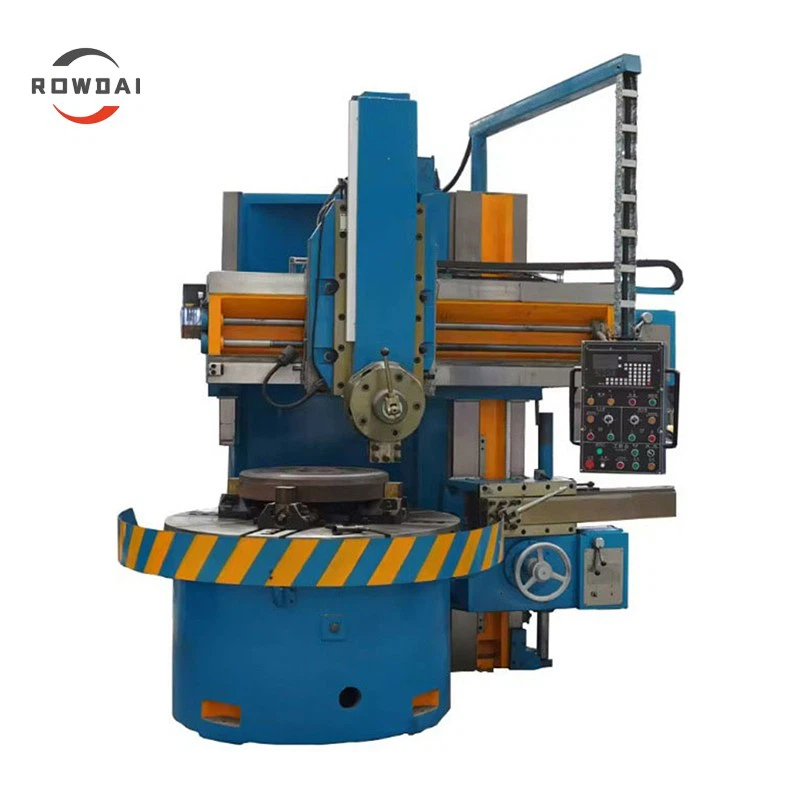

Stroj za vertikalno struganje

Detalji

Ova serija jednostubnih vertikalnih strugalica za struganje sa jednim stupom ima vertikalni oslonac za alat i bočni oslonac za alat.
Stroj za vertikalno struganje je pogodan za obradu raznih vrsta crnih metala,-obojnih metala i nekih-nemetalnih materijala sa alatima od brzoreznog čelika i alata od cementnog karbida.
Može okrenuti unutrašnju cilindričnu površinu, vanjsku cilindričnu površinu, krajnju stranu, unutrašnju konusnu površinu, vanjsku konusnu površinu i žljeb.

Klasifikacija proizvoda

Konvencionalni strug

Share to

Pošaljite upit

Karakteristike

Ova vertikalna tokarilica pogodna je za obradu u raznim industrijama, a može se koristiti za grubo i završno tokarenje unutrašnjih i vanjskih cilindričnih površina, konusnih površina, čeonih površina i žljebova.
Baza, radni sto, okvir kreveta, poprečne grede i druge glavne komponente izrađeni su od sivog lijeva visoke-čvrstoće,-otpornog na habanje i kaljeni kako bi se eliminisalo unutrašnje naprezanje i spriječile deformacije.
Vodeće površine stupova i greda su kaljene visokofrekventnim kaljenjem, tvrdoće HRC48-55.

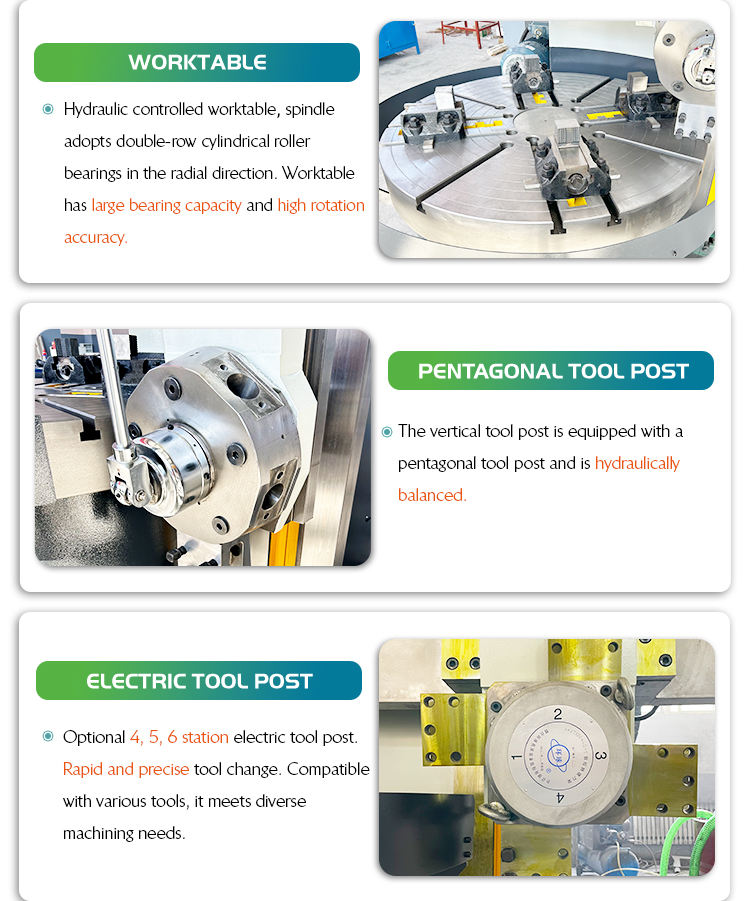

Radni sto koristi hidrodinamičke vodilice, a radijalni ležajevi vretena su dvoredni cilindrični valjkasti ležajevi tipa NN30, što rezultira visokim kapacitetom radnog stola i visokom preciznošću rotacije.
Vertikalni stup alata opremljen je peterokutnim držačem alata, a bočni stup alata je opremljen kvadratnim držačem alata; oba stupa alata su hidraulički balansirana.
Pogon vretena stroja za vertikalno struganje pokreće AC motor, preko 16-stepenog mehanizma za promjenu brzine vretena, čime se postiže širok raspon brzina stola.
Električni sistem alatne mašine je kontrolisan PLC-om i opremljen je digitalnim uređajem za prikaz, što osigurava veću pouzdanost.
Stroj za vertikalno struganje ima atraktivan izgled, dobru ergonomiju i jednostavan je za rukovanje.
Bočni stupovi alata i pribor za okretanje konusa dostupni su na zahtjev.

Tehnički parametri

Specifikacija	Jedinica	C5110	C5112	C5116	C5120	C5123	C5126	C5132
Max. cutting dia.	mm	1000	1250	1600	2000	2300	2600	3200
Table dia.	mm	900	1000	1400	1800	2000	2300	2830
Max. visina obratka	mm	800	1000	1000	1250	1350	1350	1500
Max. težina radnog komada	t	2	3.5	5	8	8	10	12
Max. obrtni moment stola		20	25	30	40	40	45	45
Raspon brzine rotacije stola (16 koraka)	r/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63	2-63
Maksimalna sila rezanja vertikalni držač	KN	18	18	22	22	22	22	22
Vertikalni pomak držača alata limit	stepen	±30 stepeni	±30 stepeni	±30 stepeni	±30 stepeni	±30 stepeni	±30 stepeni	±30 stepeni
Raspon brzina uvlačenja (12 koraka)	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
Horizontalno kretanje željeznice glava	mm	670	700	915	1050	1180	1600	1800
Ram hod glave šine	mm	650	650	800	800	800	800	800
Brza brzina kretanja od glave alata	mm/min	1800	1800	1800	1800	1800	1800	1800
Brzina podizanja grede	mm/min	440	440	440	440	440	440	440
Presjek štapa noža{0}} veličina (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40	30x40
Snaga glavnog motora	KW	18.5	22	22/30	30	30	37	45
Težina mašine	t	8.5	9	12.5	17.5	18.5	21	26
