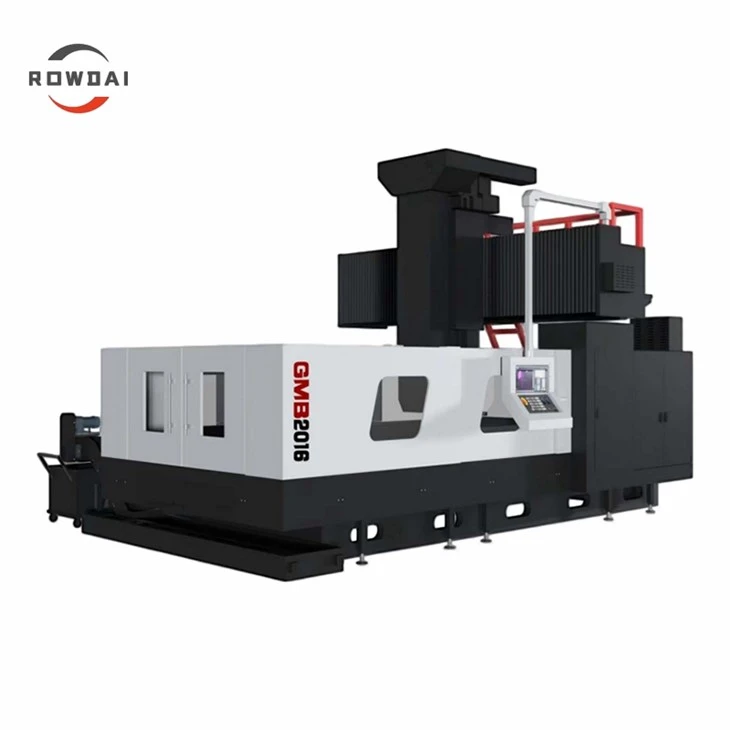

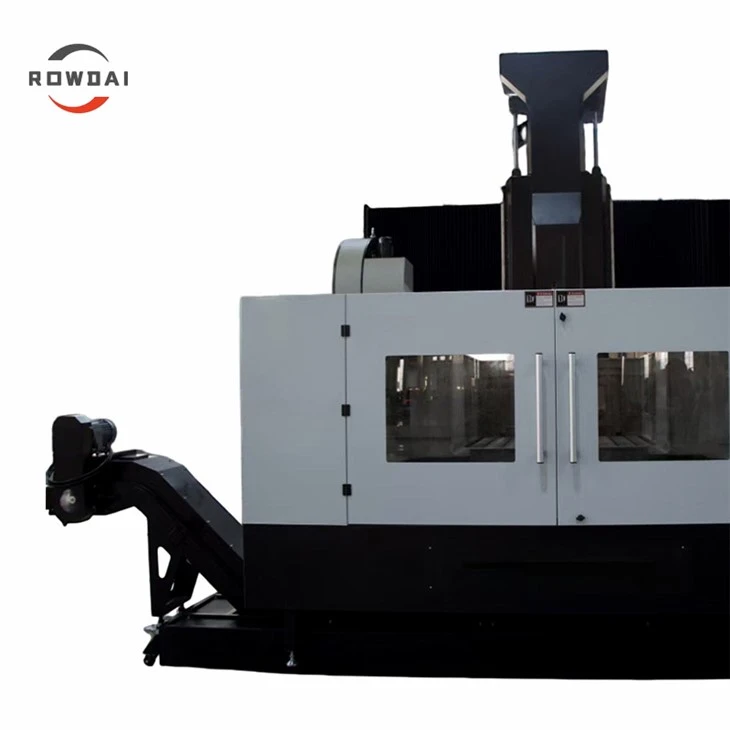

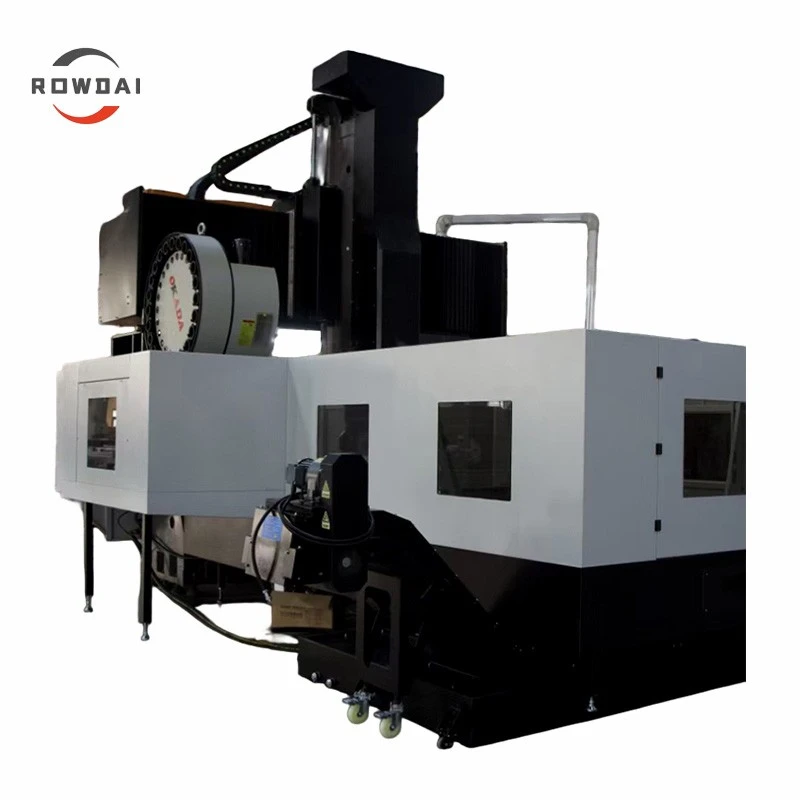

Ovaj obradni centar portalnog tipa ima strukturu okvira sa kliznim vodilicama za brušenje, nudeći visoku krutost, jaku apsorpciju udara, širok opseg obrade i odličnu stabilnost. Može se pohvaliti višestrukim funkcijama obrade uključujući glodanje, bušenje, bušenje (bušenje, razvrtanje i bušenje), urezivanje i upuštanje. Može biti opremljen različitim glavama za glodanje sa dodacima i ima funkciju ručnog mijenjanja glave-, čime se dodatno proširuje opseg obrade. Višestruke operacije obrade mogu se završiti istovremeno na jednom stezanju radnog komada.

Ovaj obradni centar portalnog tipa ima zrelu strukturu i proizvodni proces, osiguravajući stabilan kvalitet. Pogodan je za različite oblasti obrade kao što su automobilska industrija, brodogradnja, štampa, ambalaža, tekstil, vojska i izrada kalupa. Alat za mašinu karakterizira visoka efikasnost, visoka preciznost i visoka krutost, što ga čini idealnim izborom za preduzeća koja zahtijevaju visoku-efikasnost, veliku-obradu dijelova.

Ovaj obradni centar portalnog tipa ima fiksni portalni okvir i pokretni radni sto. Uglavnom se sastoji od radnog stola, kreveta, stuba, poprečne grede, klizača, hidrauličkog sistema, sistema za podmazivanje, sistema za hlađenje i filtriranje, uređaja za uklanjanje strugotine, rotacionog kontrolnog panela i električnog upravljačkog sistema.

Technical Parameters

br.	Specifikacija		Jedinica	GMB2016
1	Radni sto	Veličina radnog stola	mm	2100*1400
2		Max. loading	Kg	4000
3		T slot	mm	7-22×200
4	Raspon obrade	Hod po X ose	mm	2000
5		Putovanje po Y osi	mm	1700 (hod promjene alata 1780)
6		Putovanje po Z osi	mm	800
7		Udaljenost od kraja vretena do radnog stola	mm	200-1000
8		Udaljenost između dvije kolone	mm	1700
9	Vreteno	Konus vretena		BT50
10	Vreteno	Brzina	rpm	10-6000
11	Hranjenje	Raspon hranjenja rezanja	m/min	10
12		Brzo kretanje po X osi	m/min	12
13		Brzo kretanje po Y osi	m/min	12
14		Brzo kretanje po Z osi	m/min	10
15	Kontrolni sistem			Mitsubishi M80
16	Motor	Motor osi X	Nm	453
17		Motor osi Y	Nm	453
18		Motor osi Z	Nm	453B
19		Motor glavnog vretena	Kw	DN18.5
20	Drugi	Veličina vodilice XYZ ose		X/Y osa 55# Valjkasta linearna vodilica (X os 6 kliznih blokova)
21		Veličina vodilice XYZ ose		Tvrda željeznica po Z osi
22		XYZ osovinski vijak		X os 5010
23				Y osa 5010
24				Z osa 5010
25	Veličina mašine		mm	610042003800
26	Težina mašine		T	Oko 17

Standardna konfiguracija

br.	Specifikacija	Fabrika
1	Casting bed	Yunnan Taibiao HT300
2	CNC kontroler	Japan Mitsubishi M80
3	Motor vretena	Japan Mitsubishi
4	XYZ osovinski motor	Japan Mitsubishi
5	Vreteno	Tajvan Okaka
6	Cilindar za rezanje vretena	Tajvan Hinaka
7	XYZ osovinski ležaj	Japan NSK / Njemačka FAG
6	X/Y/Z kuglični vijak (razred C3)5010	Tajvan HIWIN
7	X/Y Valjak linearna vodilica 55#	Tajvan HIWIN
8	Prednapeta matica za vijak XYZ ose	Tajvan YINSH
9	XYZ spojnica ose	Tajvan S+P
10	Centralizovani automatski sistem podmazivanja	Japan HERG
11	Uređaj za filtriranje i pročišćavanje izvora zraka	Tajvan AirTAc Zaštita zračne zavjese
12	Uređaj za hlađenje	Poznati kineski brend
13	Električni štitnik od preopterećenja	France Schneider
14	Električni ormar klima uređaj	Poznati kineski brend
15	Hladnjak ulja	Poznati kineski brend
16	Robotski diskovni magacin	Tajvan Okaka
17	Dvostruki cilindar za balans azota	Poznati kineski brend
18	Četiri vijka i jedan lančani transporter strugotine	Poznati kineski brend
