Opis proizvoda

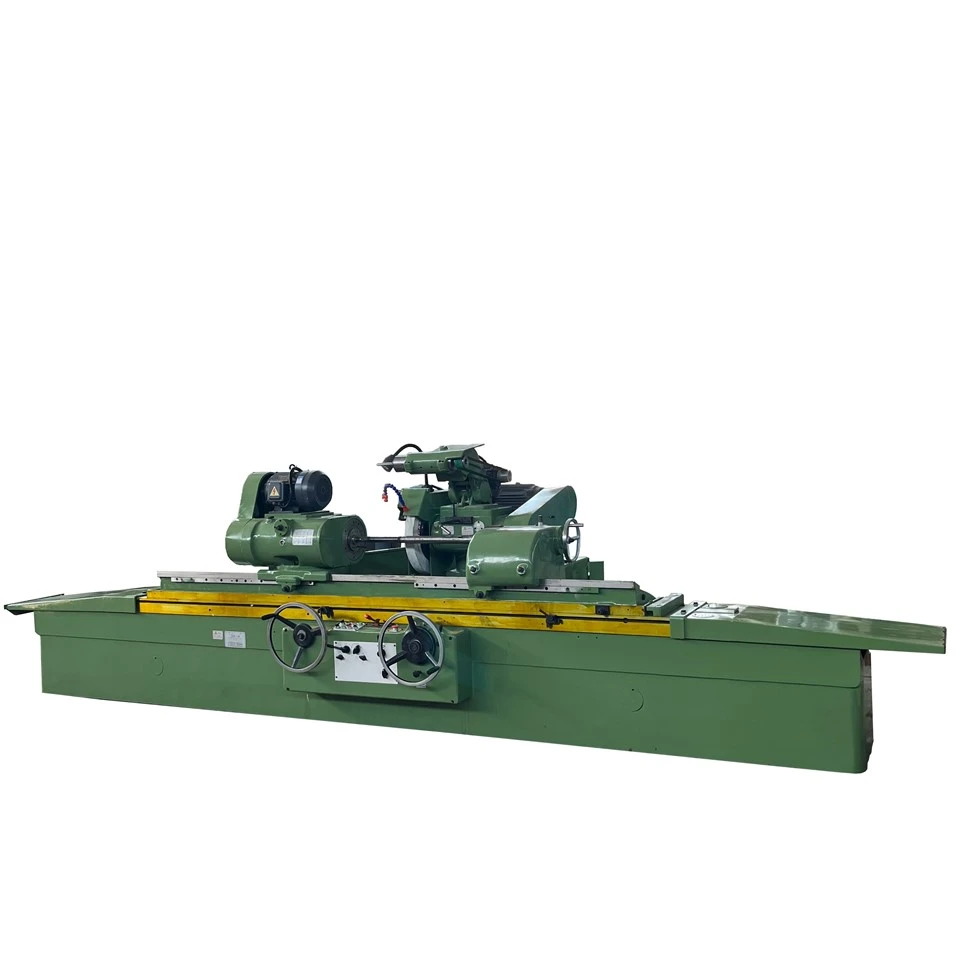

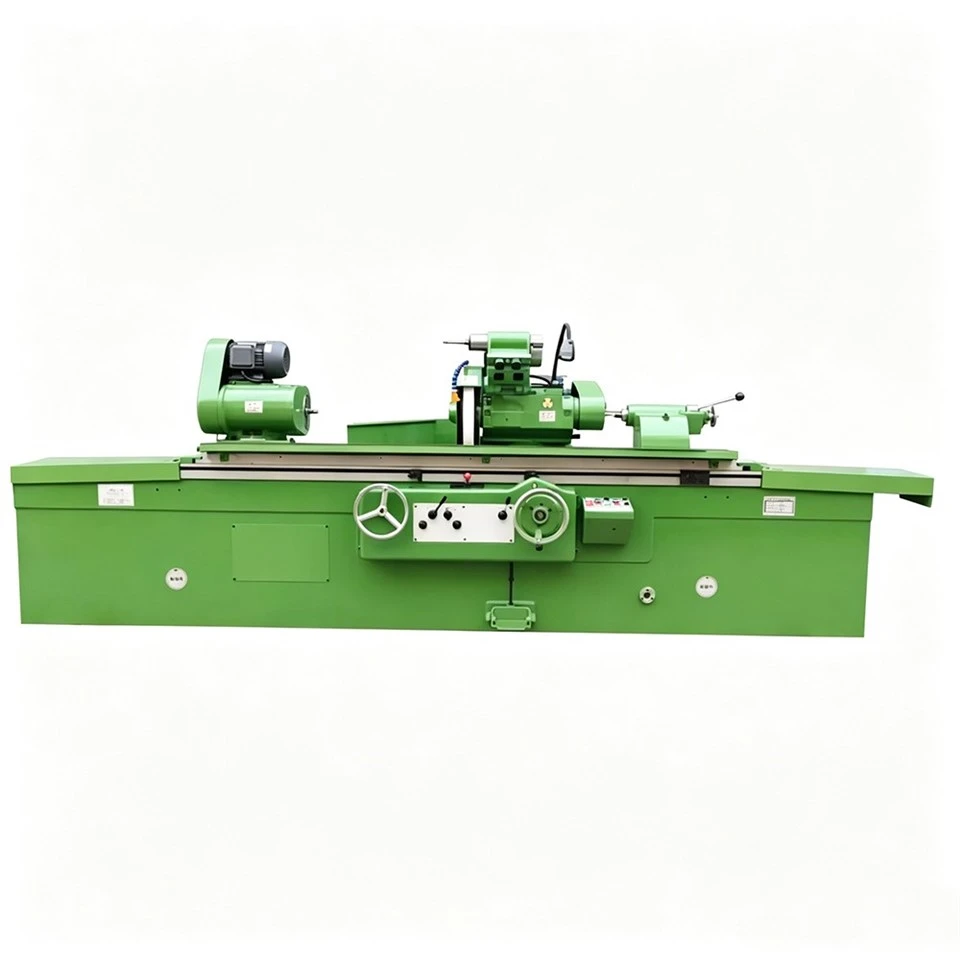

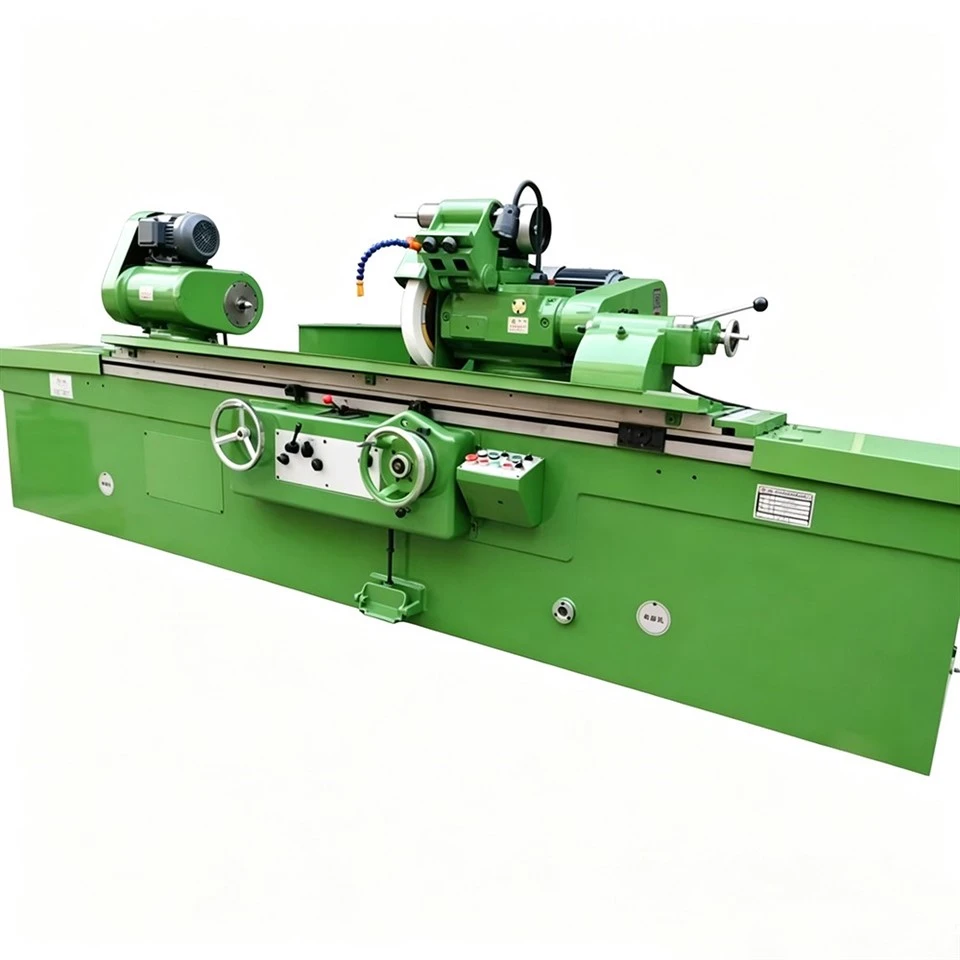

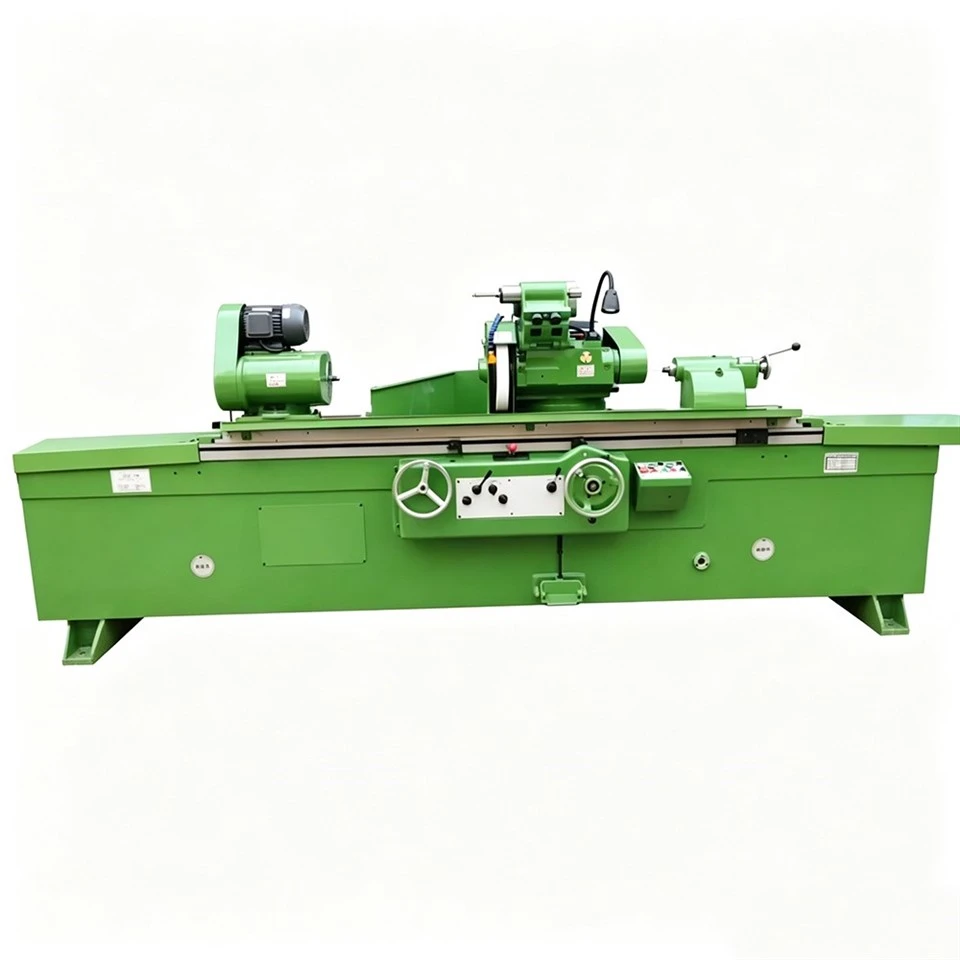

Značajka cilindrične brusilice
Pogodan je za cilindrične brusilice. Njegova tačnost je IT6-1T5. Vertikalni hod radnog stola pokreće se hidrauličkim pritiskom, bezstepenom promjenom brzine ili podmazivanjem ručnog kotača. Koristi se za prolaz rupa. Bočni hod glave vratila opremljen je hidrauličnim brzim ručnim mikro-povlačenjem naprijed i nazad. Takođe ima funkciju automatske cirkulacije dovodnog brusnog kola. Radni predmet, brusni točak, pumpa za ulje i remenica se pokreću svojim odgovarajućim motorima. Kao ležajevi vretena brusnog kola koriste se dva seta kliznih ležajeva koji se sastoje od četiri čaure. Vreteno je podebljano, motor je povećan, a efikasnost brušenja je visoka. Komoda za brusni kolut je ugrađena na okvir pločica i hidraulični zadnji uređaj za gornji deo leđa. Mašina ima pokretne dijelove kao što su električni i hidraulički lanci, što je sigurno i pouzdano za rad. ovaj serijski radni sto ima hidrostatsku vodilicu za kretanje.
1. Kod konusnog brušenja, sto se može zakrenuti na bilo koju stranu i tačno pozicionirati pomoću vage.
2. Uljni film između ležaja i vretena održava vibracije na minimalnom nivou, čime se postižu izvanredni rezultati i vrhunska preciznost.
3. Precizno izbalansirana glava vretena i čvrsta glava za brušenje garantuju izvanredne rezultate u bilo kojoj vrsti operacije.
4. Jaka ojačanja i čvrsto dizajnirani paneli osnove mašine čine je otpornom na temperaturne fluktuacije i deformacije.
5. Vreteno je montirano sa obe strane i ima podesive klizne ležajeve koji se sastoje od tri segmenta.
6. Hidrodinamički ležaj vretena, stoga nema kontakta između vretena i ležaja.
7. Uzdužni pogon stola može se postaviti na automatski način rada -hidraulički ili ručni način rada - pomoću ručnog točka.
8. Beskonačna podešavanja dodavanja sa opcijom programabilnog vremena zadržavanja na kraju svakog kretanja stola.
9. Hidraulično ili ručno premještanje brusnog vretena.
10. Vodilice u x- i y-osi su precizno konstruirane i ručno-polirane.
11. Uzdužna vodilica stola i poprečna vodilica brusne glave svaki imaju V-vodilicu i ravnu vodilicu.
Specifikacije proizvoda
|
Model |
Jedinica |
MW1420 |
M1432B |
M1450 |
M1463 |
|
Maksimalna dužina tla (OD) |
mm |
500, 750 |
1000,1500,2000,3000 |
1500,2000, 3000,4000 |
2000,3000, 4000,5000 |
|
Centralna visina |
mm |
135 |
180 |
270 |
370 |
|
Prečnik uzemljenja (OD) |
mm |
8-200 |
8-320 |
25-500 |
30-630 |
|
Prečnik uzemljenja (ID) |
mm |
25-100 |
30-100 |
30-200 |
30-250 |
|
Maksimalna dužina tla (ID) |
mm |
125 |
125 |
320 |
320 |
|
Maksimalna težina radnog komada |
kg |
100 |
150 |
1000 |
3000 |
|
Ugao radne glave |
90 stepeni |
90 stepeni |
90 stepeni |
90 stepeni |
|
|
Centralni konus |
MT |
4 |
4 |
6 |
80# |
|
Brzina vretena/bez stepenica |
r/min |
50HZ:26-260 |
50HZ:26-260 |
50HZ:20-224 |
50Hz:14-140 |
|
Maksimalna dimenzija točka |
mm |
400x50x203 |
500x50x203 |
500x75x305 |
600x75x305 |
|
Periferna brzina kotača |
m/s |
35 |
35 |
35 |
35 |
|
Ručno ubacivanje po rev |
mm |
Grubo:2 Fino:0,5 |
Grubo:2 Fino:0,5 |
Grubo:4 Fino:0,5 |
Grubo:4 Fino:0,5 |
|
Ručno hranjenje po gra |
mm |
Grubo:0,01 Fino:0,0025 |
Grubo:0,01 Fino:0,0025 |
Grubo:0,02 Fino:0,0025 |
Grubo:0,02 Fino:0,0025 |
|
Brzina vretena |
r/min |
10000 |
10000 |
10000 |
10000 |
|
Unutrašnji brusni točak |
mm |
max50x25x13 |
max50x25x13 |
max175x32x32 |
max175x32x32 |
|
min17x20x6 |
min17x20x6 |
min30x25x10 |
min30x25x10 |
||
|
Maksimalni ugao zakretanja stola-u smjeru kazaljke na smjeru suprotnom od smjera smjera kazaljke na smjeru smjera suprotnom od smjera smjera smjera kazaljke na smjeru smjera kazaljke na smjeru suprotnom od smjera smjera smjera smjera smjera kazaljke na smjeru smjera smjera suprotnom od smjera smjera smjera suprotnom od smjera smjera smjera suprotnom od smjera smjera suprotnom od smjera smjera smjera smjera suprotnom od smjera smjera kazaljke na smjeru smjera suprotnom od smjera smjera smjera smjera smjera/ |
stepen |
3 |
3 |
3 |
2 |
|
Maksimalni ugao zakretanja stola-u smjeru suprotnom od kazaljke na satu |
stepen |
9(500) |
7(1000) |
5(2000) |
2 (4000) |
|
Područje uzdužne brzine stola |
m/min |
0.1-4 |
0.1-4 |
0.1-3 |
0.1-2.5 |
|
Centralni konus |
MT |
4 |
4 |
6 |
80# |
|
Quill travel |
mm |
30 |
30 |
70 |
70 |
|
Snaga motora na kotačima |
kw |
4 |
7.5 |
7.5 |
11 |
|
Snaga motora radne glave |
kw |
1.1 |
1.5 |
4 |
15 |
|
Roundness |
um |
3 |
3 |
5 |
5 |
|
Cilindričnost |
um |
5(500) 8(750) |
8 |
10 |
15 |
|
Roughness |
um |
Ra0.2 |
Ra0.2 |
Ra0.32 |
Ra0.32 |
|
Bruto težina |
T |
4.1(500) 4.3(750) |
4.6(1000) 5.1(1500) |
11(2000) 13(3000) |
23(4000) 26(5000) |
Fabrika
Henan Rowdai Machinery Equipment Co., LTD specijaliziran je za industriju alatnih strojeva, pridržavajući se principa da je kvalitet život, a sa filozofijom kupca na prvom mjestu, tehnologijom kao kraljem i tržišnim vodstvom, nastojimo stvoriti maksimalnu vrijednost za naše klijente, poboljšati njihovu korporativnu konkurentnost i pružiti raznolika rješenja.
Naši glavni proizvodi uključuju: CNC strugove, glodalice, vertikalne obradne centre, horizontalne obradne centre, bušilice i glodalice, precizne mašine za brušenje i EDM mašine. Naši proizvodi se uglavnom izvoze na međunarodna tržišta kao što su Rusija, Evropa i Sjedinjene Američke Države, a mi smo osvojili povjerenje naših kupaca i testiranje tržišta efikasnom i brzom{1}}uslugom nakon prodaje.
Naša kompanija je fabrika za proizvodnju mašina sa timom od preko 100 ljudi i 50.000-kvadratnih{4}}metara visoke-standardne moderne fabrike. Kroz više od decenije kontinuiranog truda, izgradili smo visoko kvalifikovan tehnički tim i uveli naprednu proizvodnu opremu i sisteme upravljanja kako bismo osigurali visok-kvalitetu i efikasnu proizvodnju. Također stavljamo naglasak na obuku zaposlenika i razvoj vještina, pružajući zaposlenima odlične mogućnosti za napredovanje u karijeri. Pridržavajući se principa poštenog poslovanja, nastojimo izgraditi dugoročne kooperativne odnose sa našim klijentima!
Rowdai je instalirao više od 300 mašina širom svijeta i ima brojne kupce u industrijama kao što su zrakoplovstvo, automobilska industrija, energetika, zdravstvo, brza željeznica{1}}, poljoprivreda, građevinske mašine i mnoge druge.
Imamo profesionalni prodajni i servisni tim koji će vam pomoći da shvatite različite aspekte performansi mašina od početne faze nabavke i preporučimo odgovarajuću opremu na osnovu vaših stvarnih potreba.
Uveli smo napredni sistem upravljanja proizvodnjom, striktno pridržavajući se SOP-a i drugih standarda proizvodnje, dok koristimo naprednu opremu za testiranje kako bismo osigurali kvalitet opreme i poboljšali efikasnost proizvodnje!
FAQ
1: Kako mogu odabrati najprikladnije mašine?
O: Recite mi vaše specifikacije, možemo odabrati najbolji model za vas, ili možete odabrati tačan model.
Možete nam poslati i crteže proizvoda, mi ćemo izabrati najprikladnije mašine za vas.
2: Koji su vaši glavni proizvodi vaše kompanije?
O: Specijalizirali smo se za sve vrste mašina, kao što su CNC strug, CNC glodalica, vertikalni obradni centar, strug mašina, mašina za bušenje, radijalna bušilica, mašina za piljenje, mašina za oblikovanje i tako dalje.
3: Koji su Vaši trgovinski uslovi?
O: FOB, CFR i CIF su prihvatljivi.
4: Koji su uslovi plaćanja?
O: T/T, 30% početne uplate prilikom narudžbe, 70% plaćanja pre otpreme, neopozivi LC na viđenju.
5: Koji je MOQ?
O: 1 set. (Samo neke jeftine mašine će biti više od 1 seta)
